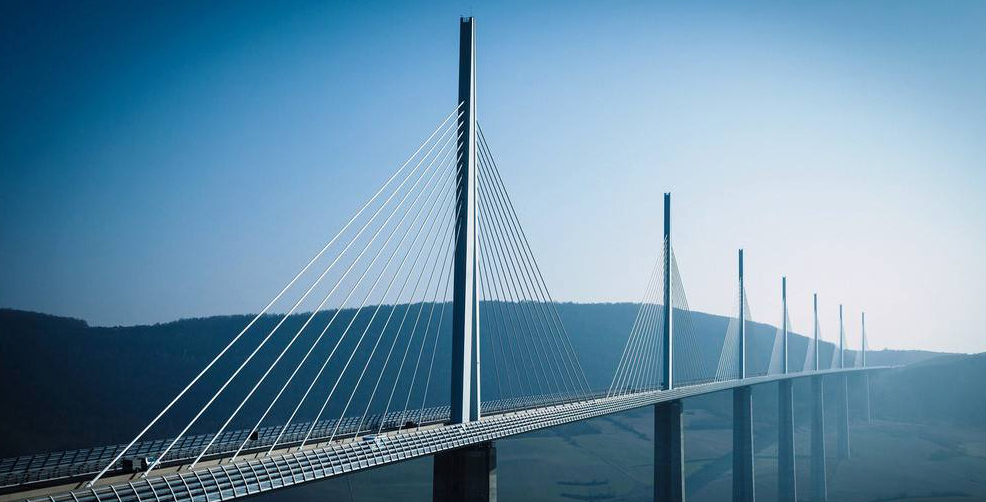

桥梁在线监测系统

监测背景

桥梁在建造和使用过程中,由于受到环境、有害物质的侵蚀,车辆、风、地震、疲劳、人为因素等作用,以及材料自身性能的不断退化,导致结构各部分在远没有达到设计年限前就产生不同程度的损伤和劣化。这些损伤如果不能及时得到检测和维修轻则影响行车安全和缩短桥梁使用寿命,重则导致桥梁突然破坏和倒塌。所以了解桥梁的极限状态、承载潜力以及剩余寿命等对桥梁的合理利用具有重大现实意义。

系统概述

桥梁健康监测的基本内涵即是通过对桥梁结构状况的监控与评估,为桥梁在特殊气候、交通条件下或桥梁运营状况异常严重时发出预警信号,为桥梁的维护维修和管理决策提供依据与指导。桥梁工程实际运营中病桥不断出现,大量的文献资料显示,大跨度桥梁运营期病害与事故主要集中在主梁、桥墩的裂缝和变形、以及索力变化等方面。该结构健康监测系统设计通过采集应变、裂缝、加速度、温度等数据为承载能力评定和健康状况评估提供依据。

实现功能

  1. 报告大桥在各种工作环境下变形、受力、应变等变化,实时监测桥梁的整体安全状态。
  2. 设定日常报警系统,当出现异常时通过短信、电话等信息报警,有效地应对突发事件,避免重大安全事故的发生。
  3. 监测主要构件的工作情况、构件的受损情况、构件积累性损伤情况,为桥梁管理部门维修、养护桥梁结构提供依据和指导建议。
  4. 对桥梁的健康状况、结构安全可靠性进行评估,完善人们对大型复杂结构实际工作状况的认识。
  5. 根据结构的健康状况和受力特点,对桥梁结构进行相应合理的交通控制和管理措施。

监测项目一览表

监测内容 监测项目 设备名称
变形监测 竖向位移 静力水准仪
水平位移 位移计、GNSS
支座位移 位移计
倾角变化 倾角传感器
裂缝变化 裂缝计
受力监测 索杆拉力 磁通量传感器
应力应变 应变计
风压 表面风压传感器
动力特性 加速度 加速度传感器
速度 速度传感器
环境监测 风速风向 风速风向仪
温湿度 温湿度计

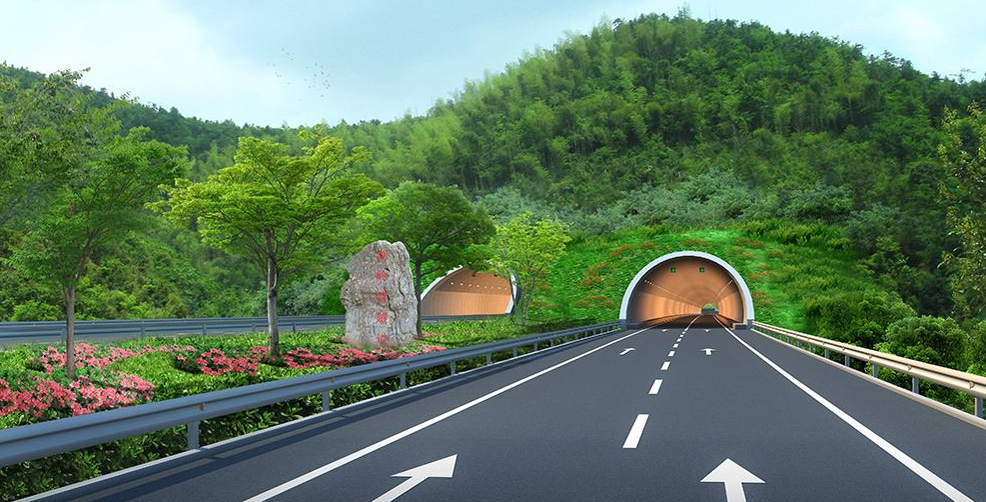

隧道在线监测系统

监测背景

随着社会经济的发展,各种隧道以及城市地铁的数量愈来愈多,伴随而来的是隧道项目所跨越地区的地质条件越来越复杂,隧道的长度越来越长,埋深越来越深,洞径截面越来越大,施工技术和安全管理难度也越来越高。这种“长、大、深、难”的发展趋向必然给施工及运营带来极大的风险,对现役营运隧道或新建隧道进行健康诊断和病害与灾害预防和控制就显得极为重要。

系统概述

隧道健康监测的基本内涵即是通过对隧道结构状况的监控与评估,为隧道在各种环境下运行异常严重时发出预警信号,为隧道的维护维修和管理决策提供依据与指导。隧道建设工程在运营过程中,不可避免地遭到地质恶化、环境荷载、腐蚀、疲劳等因素的影响,会导致隧道主体结构的损坏和劣化。隧道健康监测系统通过对隧道结构状况以及其他工作状况的监测,为运营期结构状况的评估、运营现状以及工程服务寿命的预测提供大量监测数据。

实现功能

  1. 实时监测隧道在各种工作环境下变形、受力、应变等变化。
  2. 设定异常报警系统,当出现异常时通过短信、电话等信息报警,有效地应对突发事件,避免重大安全事故的发生。
  3. 监测主要构件的工作情况、构件的受损情况、构件积累性损伤情况,为隧道管理部门维修、养护桥梁结构提供依据和指导建议。
  4. 根据结构的健康状况和受力特点,对隧道进行相应合理的交通控制和管理措施。

监测项目一览表

监测内容 监测项目 设备名称
变形监测 地面沉降 静力水准仪
围岩位移 位移计
裂缝变化 裂缝计
受力监测 土压力 土压力计
水压力 渗透压传感器
锚杆轴力 轴力计
应力应变 应变计
动力特性 加速度 加速度传感器
速度 速度传感器
环境监测 风速风向 风速风向仪
温湿度 温湿度计

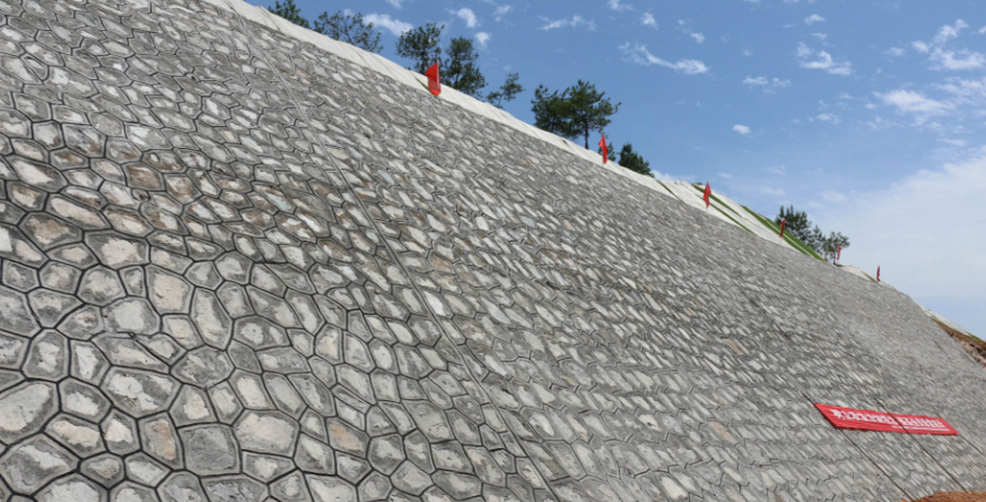

边坡在线监测系统

监测背景

山体滑坡是一种严重的自然灾害,我国是山体滑坡多发国家,滑坡给人类带来的损失与危害相当严重,这也是一个工程研究人员一直亟需解决却很难解决好的古老而复杂的问题。目前随着采矿、水利、交通和建筑等工程的蓬勃发展,矿山边坡、大坝坝肩边坡、水库库岸边坡、铁路和公路的道路边坡等大规模涌现,边坡实施安全监测与建立预测预警系统建设迫在眉睫。

系统概述

边坡健康监测的基本内涵即是通过对隧道结构状况的监控与评估,该系统是一种综合性的自动化远程监测系统,可对边坡岩土体内部沉降、倾斜、错动、土壤湿度、孔隙水压力变化等进行连续监测,及时捕捉边坡性状变化的特征信息,通过有线或无线方式将监测数据及时发送到监测中心。对边(滑)坡的整体稳定性做出判断,快速做出诸如山体边坡崩塌、滑坡等灾害发生的预警预报,更加准确、有效地监测灾情发生,为保证地质安全和整治工程设计提供信息参考。

实现功能

  1. 实现对边坡重要运行数据的实时采集、传输、计算、分析。
  2. 直观显示各项监测数据,监测数据的历史变化过程及当前状态。
  3. 一旦出现紧急情况,系统能及时发出预警信息。
  4. 可实现安全监测信息的多级共享,发布安全预警信息。

监测项目一览表

监测内容 监测项目 设备名称
变形监测 坡顶位移 静力水准仪
边坡表面位移 位移计
深部位移 GNSS
裂缝变化 裂缝计
受力监测 土压力 土压力计
水压力 渗透压传感器
锚杆轴力 轴力计
应力应变 应变计
环境监测 风速风向 风速风向仪
温湿度 温湿度计

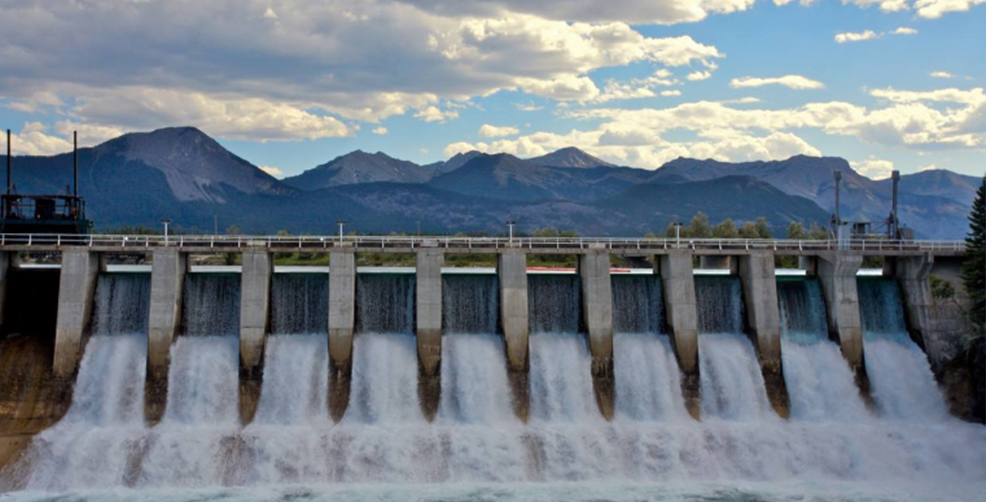

大坝在线监测系统

监测背景

大坝建造在地质构造复杂、岩土特性不均匀的地基上,在各种荷载的作用和自然因素的影响下,其工作性态和安全状况随时都在变化。如果出现异常,又不被及时发现,任其发展,其后果不堪设想。如果事先运用有效的观测手段对这些工程进行监测,就能及时发现问题,采取有效的工程措施,就能避免灾难。大坝失事的原因是多方面的,从世界上300多座大坝失事的原因分析,认为35%是泄洪能力不足,在勘测、设计中洪水计算和防洪能力方面存在问题,大部分失事是洪水以外的工程原因,有一个量变到质变的过程,可以用监测方法及早发现的。

系统概述

针对水库大坝出现的不安全因素,该系统通过采集大坝沉降、倾斜、水压以及大坝形状特征。通过各种信息的获取、整理和分析,做出大坝安全评价,控制大坝安全运行校核计算参数的准确性、计算方法的实用性和反馈施工方法的正确性,帮助管理人员做出准确、快速灾情预警预报,保证百姓的生命财产安全。

实现功能

  1. 水利大坝运行数据的自动采集、传输、存储、处理分析及综合预警等功能,并可再各种气候条件下进行全天候实时监控。
  2. 具备基础资料管理、各项监测内容实时显示发布、图形报表制作、数据分析、综合预警、人工观测录入、及防雷、防干扰、数据备份、掉电保护、自诊断及故障显示等功能。
  3. 系统监控平台具备专业性和集成性、库区视频监控和智能分析、优化设计;系统软件具有支持与显示安全监督管理局监控平台对应接口;监控室终端显示屏能同时显示所有监控对象,并可任意切换。

监测项目一览表

监测内容 监测项目 设备名称
变形监测 沉降 静力水准仪
位移 位移计
裂缝变化 裂缝计
倾斜 倾角传感器
受力监测 土压力 土压力计
水压力 渗透压传感器
锚杆轴力 轴力计
应力应变 应变计
动力特性 加速度 加速度传感器
速度 速度传感器
环境监测 风速风向 风速风向仪
温湿度 温湿度计

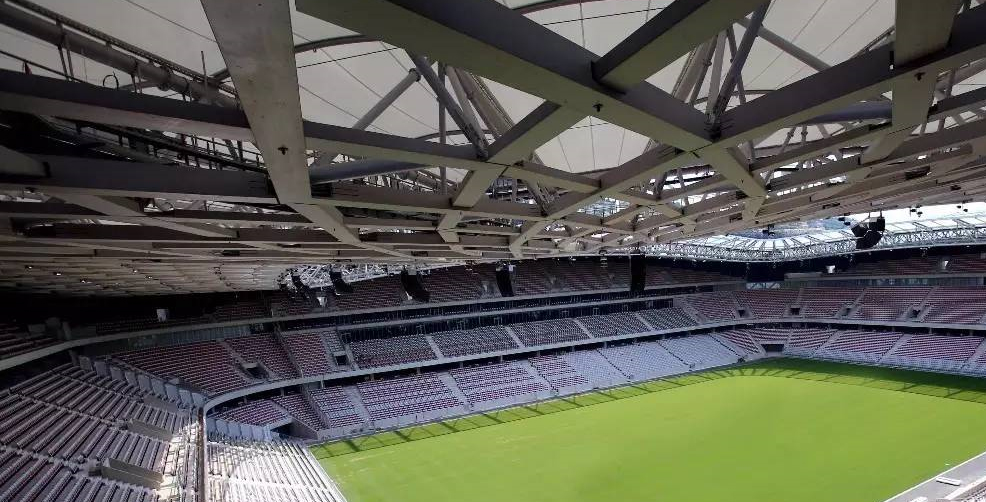

大型钢结构在线监测系统

监测背景

随着我国社会经济的不断发展,钢结构由于其优异的性能等特点已经在房屋建筑领域得到越来越广泛的应用。与此同时,钢结构工程事故也是时有发生。对钢结构进行监测,可以及时地反映钢结构的健康状况,提出维修加固方案,进而保障人民生命财产安全。

系统概述

针对钢结构自身结构的特点,对钢结构的杆件受力状态、整体沉降、倾斜、变形、振动及环境因素进行监测预警,准确及时地记录和掌握这些参数的演变情况,从而可对其结构稳定性、耐久性做出判别。运用新的物联网技术,结合云监测平台,建立了一套结构完善、功能先进的建筑健康监测系统,该系统面向管理系统,通过提供实时监控数据,实时发现并提示建筑状态预警信息,提供建筑运营状态分析报告。

实现功能

  1. 实时监控结构的整体行为,包括应变、应力、温度、风速风向等,对结构的损伤位置和程度进行诊断。
  2. 设置异常报警系统,若构件的应力、应变等其他监测项出现异常及时报警,短时间内以多种形式将报警信息通知用户。
  3. 对结构的服役情况、可靠性、耐久性和承载能力进行智能评估,为结构的维修、养护与管理决策提供依据和指导。

监测项目一览表

监测内容 监测项目 设备名称
变形监测 沉降 静力水准仪
位移 位移计、GNSS
裂缝变化 裂缝计
倾斜 倾角传感器
受力监测 索力 磁通量
锚杆轴力 轴力计
应力应变 应变计
风压 表面风压传感器
动力特性 加速度 加速度传感器
速度 速度传感器
环境监测 风速风向 风速风向仪
温湿度 温湿度计
地震 强震仪

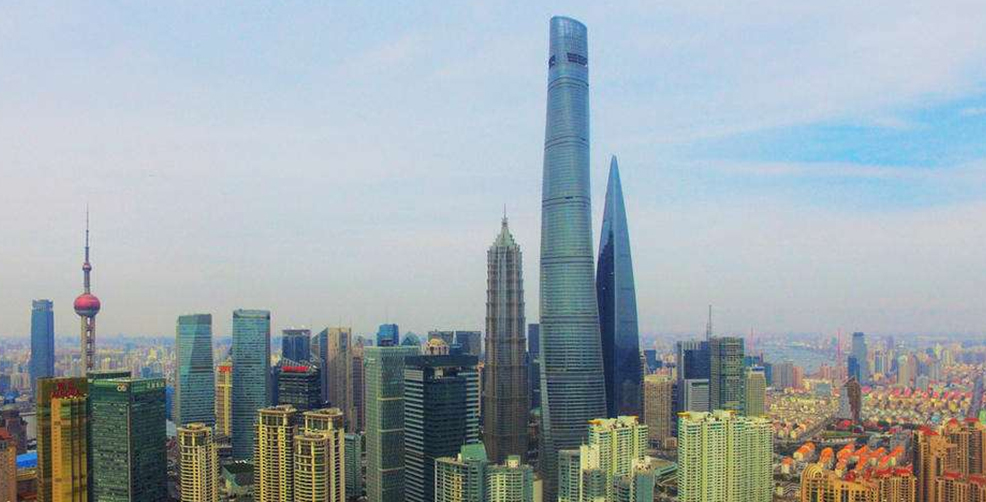

高层建筑在线监测系统

监测背景

随着我国城市化进程的加快,建筑结构的形式朝着更新、更复杂的方向发展。城市中的高层建筑结构的平均高度每年都在提升。超高层建筑具有其耗资巨大、结构形式复杂、工期长、使用年限长等特点,使得结构施工期间的误差控制、结构运营期间的安全性、适用性和耐久性要求更加严格。为了使结构正常运营,必须对结构的性能和状态进行实时的跟踪监测。

系统概述

建筑健康是指从施工到使用过程期间,对建筑物的混凝土或钢结构的重点部位的受力、变形以及受到的风荷载和温度变化等进行长期的健康检测,以准确及时地记录和掌握这些参数的演变情况,从而可对其结构耐久性做出判别。该系统面向管理系统,通过提供实时监控数据,实时发现并提示建筑状态预警信息,提供建筑运营状态分析报告。

实现功能

  1. 实时监测:实时监测高层建筑各监测部件的受力、变形以及环境进行监测,及时掌握高层建筑的运行状况。
  2. 异常报警:对出现监测异常情况,及时报警,以短信(微信、电话)的方式通知使用管理单位。
  3. 养护依据:监测主要构件的工作情况、受损情况、积累性损伤情况,为管理部门维修、养护结构提供依据和指导建议。
  4. 结构评估:根据已有监测数据评估结构的服役情况、可靠性、耐久性以及剩余寿命。

监测项目一览表

监测内容 监测项目 设备名称
变形监测 沉降 静力水准仪
位移 位移计
裂缝变化 裂缝计
倾斜 倾角传感器
受力监测 土压力 土压力计
水压力 渗透压传感器
锚杆轴力 轴力计
应力应变 应变计
风压 表面风压传感器
动力特性 加速度 加速度传感器
速度 速度传感器
环境监测 风速风向 风速风向仪
温湿度 温湿度计

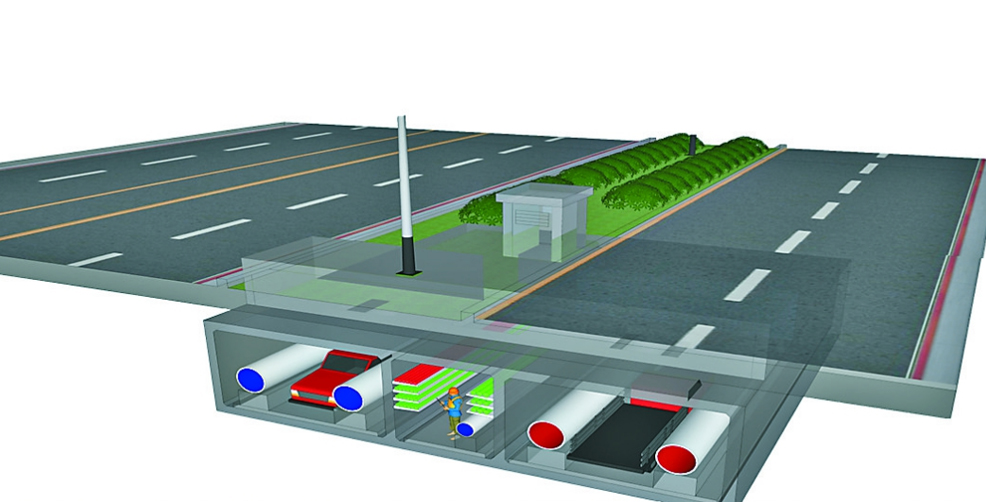

综合管廊在线监测系统

监测背景

综合管廊内部不仅整合了维持城市功能的自来水、煤气、电力、通信管线,而且管廊自身功能使用的动力、照明、排水等设备繁多,无论纳入管线出现故障,还是自身附属设备出现故障,都将造成沿线城市功能的瘫痪,因此建设城市综合管廊监控与报警系统意义重大。

系统概述

针对管廊出现的不安全因素,该系统通过采集管廊沉降、倾斜、水压以及管廊形状特征。通过各种信息的获取、整理和分析,做出管廊安全评价,控制管廊安全运行校核计算参数的准确性、计算方法的实用性和反馈施工方法的正确性,帮助管理人员做出准确、快速灾情预警预报,保证百姓的生命财产安全。

实现功能

  1. 管廊运行数据的自动采集、传输、存储、处理分析及综合预警等功能。
  2. 具备基础资料管理、各项监测内容实时显示发布、图形报表制作、数据分析、综合预警、人工观测录入、及防雷、防干扰、数据备份、掉电保护、自诊断及故障显示等功能。
  3. 系统监控平台具备专业性和集成性、视频监控和智能分析、优化设计;系统软件具有支持与显示安全监督管理局监控平台对应接口;监控室终端显示屏能同时显示所有监控对象,并可任意切换。
  4. 互联网信息发布:所有信息通过网络发布,只要能够上网,用户可以在任何地方利用手机、平板等终端设备了解这些站点的运行状态。

监测项目一览表

监测内容 监测项目 设备名称
变形监测 沉降 静力水准仪
位移 位移计
裂缝变化 裂缝计
倾斜 倾角传感器
受力监测 土压力 土压力计
水压力 渗透压传感器
锚杆轴力 轴力计
应力应变 应变计
动力特性 加速度 加速度传感器
速度 速度传感器

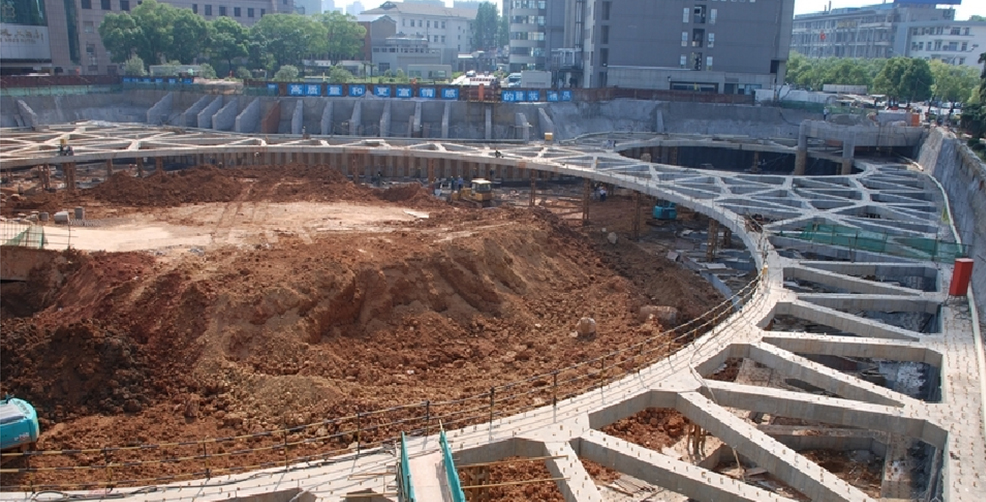

基坑在线监测系统

监测背景

基坑施工过程中(尤其是基坑开挖阶段),受卸载和基坑降水等影响,必将对周边建(构)筑物的受力产生影响,将产生变形和位移。通过自动化监测手段及时准确地分析评估项目基坑施工中对周边环境的影响,根据监测结果及时采取施工措施和调整施工参数,对基坑施工进行指导,确保基坑本身支护结构安全及周边环境的安全。

系统概述

基坑监测主要对基坑支护体系及周边环境实施的监测、监控工作。该系统面向管理者,通过提供实时监控数据,实时监测基坑支护的变形及盈利变化情况,并提示基坑状态预警信息。

实现功能

  1. 根据规范要求的频度、设计文件和招标文件要求,获得各项监测数据。
  2. 将监测数据与预测值相比较,以判断前一步施工工艺和施工参数是否符合预期要求,确保各方及时获得有关工程安全信息,以确定和优化下一步的施工参数,做到信息化施工。
  3. 将现场测量结果用于信息化反馈优化设计,使设计达到优质安全、经济合理、施工快捷的目的。

监测项目一览表

监测内容 监测项目 设备名称
变形监测 沉降 静力水准仪
位移 位移计
裂缝变化 裂缝计
倾斜 倾角传感器
受力监测 土压力 土压力计
水压力 渗透压传感器
锚杆轴力 轴力计
应力应变 应变计
动力特性 加速度 加速度传感器
速度 速度传感器
